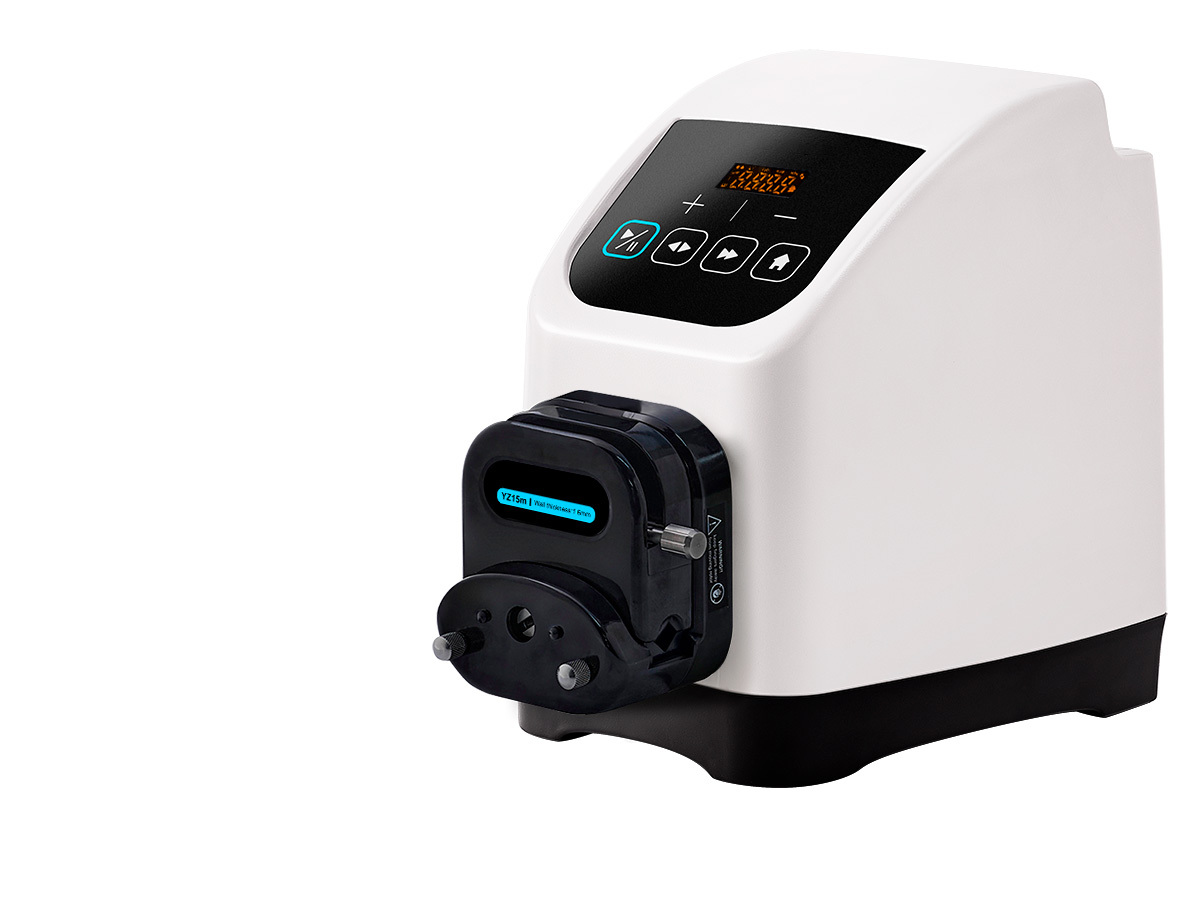

VMFLOW серии CM - это интеллектуальный перистальтический насос-дозатор среднего расхода, имеющий 4-х значный цифровой экран, отображающий расход или скорость, функции аварийной остановки, калибровки расхода, и включение полной скорости с помощью одной кнопки. Насос поддерживает различные виды внешнего управления, например протокол связи RS485MODBUS. К насосу подходят головы YZ, TX, DG и другие.
Технические характеристики Модель привода CM480 / CM1440 / CM2280 Максимальная скорость 100 / 300 / 600 об/мин (с возможностью реверса) Максимальная производительность 480 / 1440 / 2280 мл/мин Шаг регулировки скорости 0,1 об/мин Мощность привода не более 22 Вт / не более 35 Вт / не более 50 Вт Размеры привода 231х185,5х248 / 231х185,5х248 / 231х185,5х248 мм Голова насоса YZ1515x, YZ15m, TX315, YZ2515x, TX325, ZN15, ZN25, DG Управление скоростью С помощью кнопок Отображение параметров Четырехзначный цифровой экран Питание 220 В (стандартно) и 110 В (опционально) Внешнее управление 0 - 5 В, 0 - 10 В, 4 - 20 мА, RS485 Уровень защиты IP31
Характеристики трубок:
Голова насоса
Модель привода
Макс. скорость (об/мин)
Номер трубки (ID*толщина стенки трубки) мм
13#
(0,8*1,6)
14#
(1,6*1,6)
19#
(2,4*1,6)
16#
(3,1*1,6)
25#
(4,8*1,6)
17#
(6,4*1,6)
18#
(7,9*1,6)
YZ1515x, YZ15m/YZ15ma
CM480
100
7
27
51
82
170
290
380
CM1440
300
21
81
153
246
510
870
1140
CM2280
600
42
162
306
492
1020
1740
2280
TX315
CM480
100
7
24
52
96
208
340
480
CM1440
300
21
72
156
288
624
1020
1440
CM2280
400
28
96
208
384
832
1360
1920
Голова насоса
Модель привода
Макс. скорость (об/мин)
Номер трубки (ID*толщина стенки трубки) мм
15#
(4,8*2,4)
24#
(6,4*2,4)
YZ2515x
CM480
100
170
290
CM1440
300
510
870
CM2280
600
1020
1740
TX325
CM480
100
180
300
CM1440
300
600
980
CM2280
400
760
1230
Голова насоса
Модель привода
Макс. скорость (об/мин)
Номер трубки (ID*толщина стенки трубки) мм
14#
(1,6*1,6)
16#
(3,1*1,6)
25#
(4,8*1,6)
ZN15
CM480
100
27
82
170
CM1440
300
81
246
510
CM2280
600
162
492
1020
Голова насоса
Модель привода
Макс. скорость (об/мин)
Номер трубки (ID*толщина стенки трубки) мм
24#
(6,4*2,4)
ZN25
CM480
100
290
CM1440
300
870
CM2280
600
1740
Голова насоса
Модель привода
Макс. скорость (об/мин)
ID*толщина стенки трубки мм
0,5*0,8
1*1
2*1
3*1
2,4*0,8
DG
CM480
100 (10)
1,5
4
13
27
17
100 (6)
2
6
19
36
24
Условия тестирования:
Все приведенные в этом документе параметры были получены в контролируемых условиях на испытательном стенде при перекачивании воды температурой 20-25 °C, относительной влажности не более 80%, при нулевом давлении всасывания и нагнетания. Точные значения могут отличаться от указанных в связи с изменениями температуры, вязкости, давления и/или конфигурации системы.
