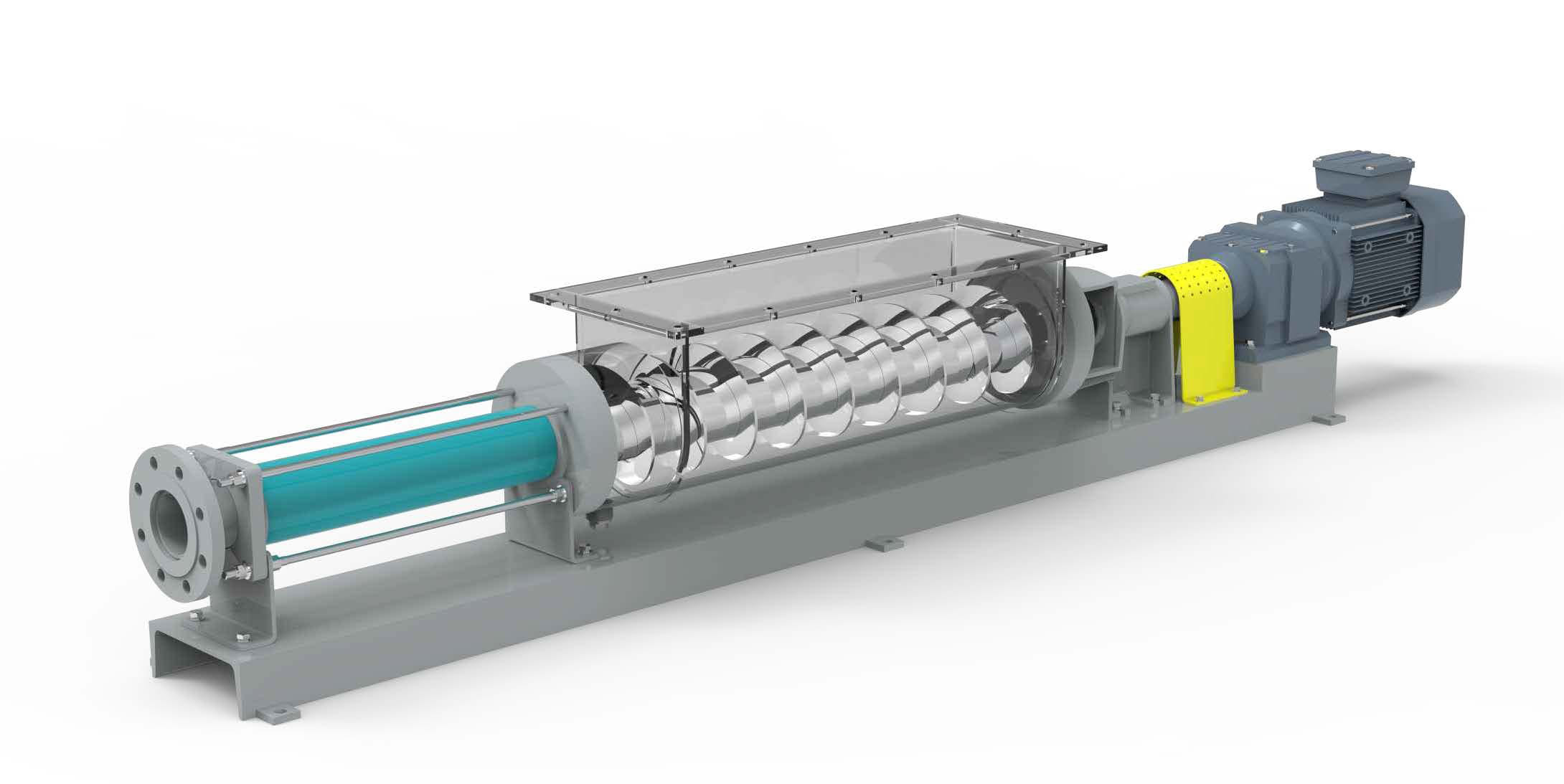

Всасывающая камера снабжена прямоугольным входным отверстием и шатуном с спиральными лопастями для эффективного предотвращения накопления продукта в насосе.
Технические параметры: расход до 100 м3/ч, давление до 48 бар.
Область применения: транспортировка сред с крайне низкой текучестью, содержанием твердых частиц до 30% в водоподготовке, пищевой промышленности, охране окружающей среды и химической промышленности.
Винтовой насос представляет собой объёмный насос, в котором перемещение рабочей среды осуществляется за счёт взаимодействия неподвижного статора и вращающегося ротора. Ротор выполнен в виде вала с винтовой резьбой большого шага, а статор — это спиральная втулка, точно соответствующая форме ротора, что позволяет создавать герметичные камеры для перекачки жидкости.
При работе насоса, вращение ротора вызывает поочередное расширение и сжатие камер, благодаря чему обеспечивается плавное перемещение среды из зоны всасывания в зону нагнетания. Такая конструкция позволяет эффективно дозировать жидкость и транспортировать её с постоянным объёмом на каждом этапе, что особенно важно при работе с вязкими или неоднородными материалами. Количество и объём камер напрямую влияют на производительность и давление, делая винтовые насосы универсальными решениями для точного дозирования и равномерной подачи жидкости.
Основные особенности
- Непрерывная транспортировка с низкой пульсацией.
- Прямоугольный бункер для импорта, размер бункера можно регулировать в соответствии с фактическим применением.
- Соединительный вал оснащен спиральным горизонтальным движителем, предотвращающим скопление материала на входе насоса.
Технические характеристики
- Скорость потока может достигать 100 м3/ч, максимальное давление – 48 бар.
- Ротор с износоустойчивым и коррозионностойким покрытием, изготовлен из 420, 304, 316, 316L, 2205, Cr12mov и других материалов на выбор.
- Статор изготовлен по специальной формуле, обеспечивающей использование NBR, EPDM, FPM, износостойкого NBR и других материалов.
- Уплотнение вала: стандартное одностороннее механическое уплотнение, с низким сопротивлением трению, устойчивостью к низким и высоким температурам, коррозионной стойкостью, износостойкостью, а также стабильным и надежным уплотнительным эффектом. В соответствии с фактическими условиями работы также можно использовать другие типы односторонних/двойных механических уплотнений.
- Редуктор: стандартный редуктор с винтовой передачей серии R с закаленной поверхностью обладает высокой несущей способностью, высокой эффективностью и длительным сроком службы и может быть выбран в соответствии с маркой, указанной клиентом.
- Двигатель: обеспечивает трехфазный переменный ток, трехфазное преобразование частоты, трехфазное взрывозащищенное исполнение, трехфазное преобразование частоты взрывозащищенное. Его можно выбрать в соответствии с маркой, указанной заказчиком, чтобы обеспечить выбор двигателя с высоким КПД.
- Прямоугольный бункер предусмотрены бункеры типа O и F, которые можно выбрать в соответствии с фактическим применением.
Каждый насосный агрегат имеет фирменную табличку, содержащую следующие данные:
- Товарный знак предприятия-изготовителя;
- Артикул;
- Серийный номер;
- Производительность;
- Максимальное давление;
- Мощность двигателя;
- Стрелка направления вращения вала насоса;
- Стрелка направления перемещения потока.
