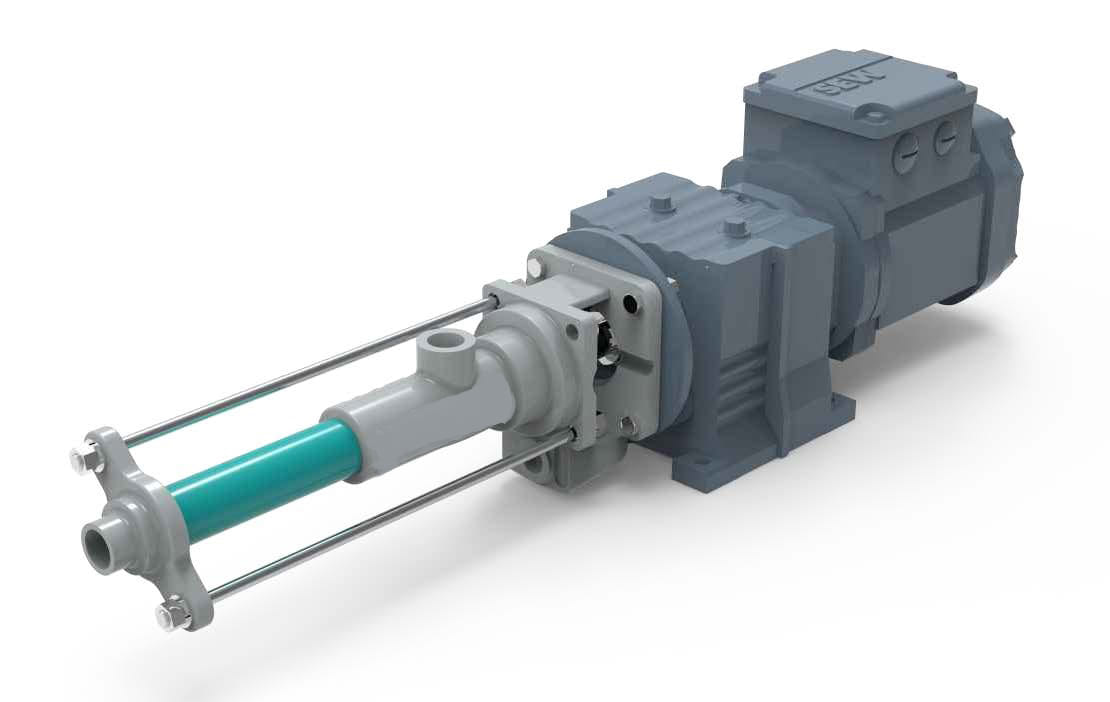

Легкая и компактная конструкция, точность измерения 1%, плавная работа без пульсаций, использование высококачественного двигателя с тормозом.
Технические параметры: минимальный расход от 0,03 л/мин, давление до 24 бар.
Область применения: транспортировка всех видов сред низкой и высокой вязкости с твердыми частицами или без них в водоподготовке , пищевой промышленности, охране окружающей среды и химической промышленности.
Винтовой насос — это объёмный насос, состоящий из двух основных компонентов: неподвижного статора и вращающегося ротора. Конструкция ротора включает вал с крупным шагом винтовой резьбы и небольшой высотой зубцов, который взаимодействует с соответствующим спиральным статором, имеющим двойной ход резьбы. Такая форма обеспечивает создание замкнутых герметичных камер для транспортировки среды.
Насос работает по принципу периодического перемещения фиксированного объёма среды из зоны всасывания в зону нагнетания. В процессе вращения ротора полости между ним и статором поочерёдно заполняются, герметично закрываются и перемещают жидкость вдоль оси насоса. Это обеспечивает точное дозирование и равномерное распределение перекачиваемого материала. Объём каждой камеры и их количество на длине рабочей части определяют производительность устройства и максимальное создаваемое давление, делая винтовые насосы идеальными для точного дозирования и транспортировки вязких и неоднородных жидкостей.
Основные особенности
- Непрерывная транспортировка с низкой пульсацией.
- Небольшая механическая вибрация и низкий уровень шума.
- Скорость потока пропорциональна скорости вращения, подходит для дозирования.
- Точность транспортировки может достигать ±1%, что можно использовать для измерения и дозирования.
- Нет независимой базы, используйте переходные ножки непосредственно в качестве фиксации базы.
Технические характеристики
- Минимальная скорость потока 2 л/ч, а максимальное давление – 12 бар.
- Ротор с износоустойчивым и коррозионностойким покрытием, изготовлен из 420, 304, 316, 316L, 2205, Cr12mov и других материалов на выбор.
- Статор изготовлен по специальной формуле, обеспечивающей использование NBR, EPDM, FPM, износостойкого NBR и других материалов.
- Уплотнение вала: стандартное одностороннее механическое уплотнение, с низким сопротивлением трению, устойчивостью к низким и высоким температурам, коррозионной стойкостью, износостойкостью, а также стабильным и надежным уплотнительным эффектом. В соответствии с фактическими условиями работы также можно использовать другие типы односторонних/двойных механических уплотнений.
- Редуктор: стандартный редуктор с винтовой передачей серии R с закаленной поверхностью обладает высокой несущей способностью, высокой эффективностью и длительным сроком службы и может быть выбран в соответствии с маркой, указанной клиентом.
- Двигатель: обеспечивает трехфазный переменный ток, трехфазное преобразование частоты, трехфазное взрывозащищенное исполнение, трехфазное преобразование частоты взрывозащищенное. Его можно выбрать в соответствии с маркой, указанной заказчиком, чтобы обеспечить выбор двигателя с высоким КПД.
Каждый насосный агрегат имеет фирменную табличку, содержащую следующие данные:
- Товарный знак предприятия-изготовителя;
- Артикул;
- Серийный номер;
- Производительность;
- Максимальное давление;
- Мощность двигателя;
- Стрелка направления вращения вала насоса;
- Стрелка направления перемещения потока.
